10XL037-6FS2, Timing Pulley

10XL037-6FS2 - Steel Imperial Pitch Pulleys

10XL037-6FS2

Click to Enlarge

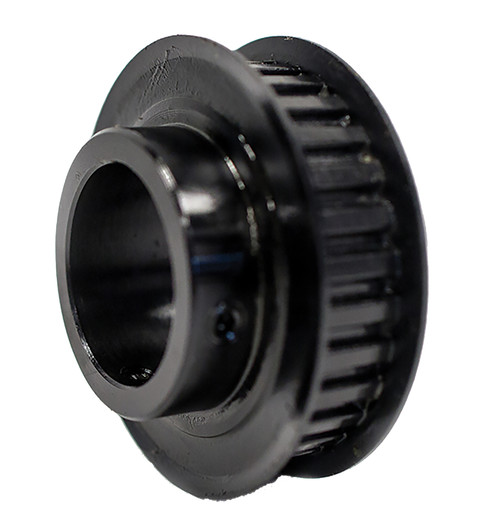

10XL037-6FS2, Timing Pulley, Steel, Black Oxide

Learn more about 10XL037-6FS2 Timing Pulleys and B&B Manufacturing, Inc. View product specifications, download a CAD file in your preferred format, or purchase online.

Specifications

Product Number 10XL037-6FS2
Teeth 10
Tooth Style XL
For Belt Width (in) 0.3750
Type 6F
Material Steel
Finish Black Oxide
Flange Material Steel
Bore Type Minimum Plain Bore
Bore (in) 3/16 Inch Finished Bore
Pitch Diameter (in) 0.637
Outside Diameter (in) 0.617
Flange Diameter (in) 0.875
Face Width (in) 0.563
Overall Length (in) 0.812
Hub Diameter (in) 0.437
Min. Bore (in) 0.1875
Pulley Belt Width (in) 0.430
Unit System Inch
P.D. (mm) 16.00
O.D. (mm) 15.70
Flange Diameter (mm) 22.23
MOQ 1
Weight (lb) 0.05
Part Number Cross Reference A6C3-10DF03706, A6C3-10DF03706, PB10XL037,  10XL037, 10XL037-1S X 3/16, 10XLB037S, 10XL037-3/16, 20178894, 114300, 10XL037, 10XL037MPB, 10XL037, P10XL037, 10XL037-6FS2
Set Screw Quantity 2

Comparable to: A6C3-10DF03706, A6C3-10DF03706, PB10XL037,  10XL037, 10XL037-1S X 3/16, 10XLB037S, 10XL037-3/16, 20178894, 114300, 10XL037, 10XL037MPB, 10XL037, P10XL037, 10XL037-6FS2

Documentation

Download Catalog
General Characteristics
Pulley Tolerances
Part Number Nomenclature Chart
Drive Alignment Guide
For custom parts click here
REACH Certification
RoHS Certification
